Comment charger le réfrigérant d'un climatiseur avec un tuyau de remplissage de fluor ?

Chargement du réfrigérant du climatiseur à l'aide d'un Tuyau de remplissage de fluor implique quatre étapes principales : Tout d'abord, connecter le Tuyau de remplissage de fluor au collecteur du manomètre et au cylindre de réfrigérant ; deuxièmement, purgez l'air du tuyau (évacuez le système); Ensuite, connectez fermement l'autre extrémité du Tuyau de remplissage de fluor à la vanne de service basse pression de l'unité extérieure du climatiseur ; enfin, ouvrez lentement la vanne pour charger le réfrigérant en observant le manomètre. Une connexion et une purge appropriées sont cruciales pour garantir que le système de réfrigération n'est pas contaminé par l'air et l'humidité.

Comprendre la fonction principale d'un tuyau de remplissage de fluor pour climatiseur

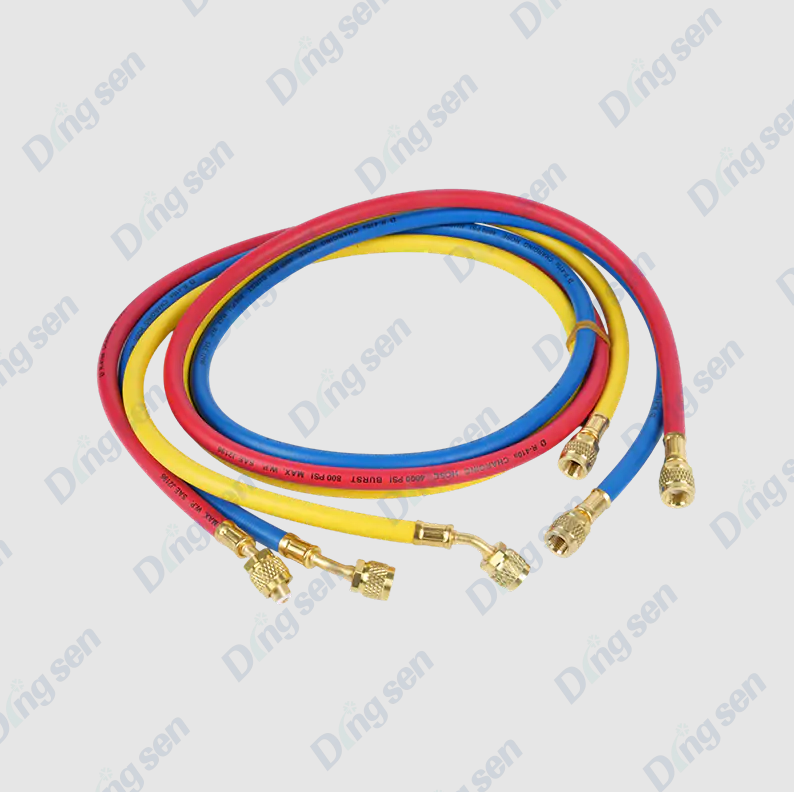

Lors de la réparation et de l'entretien du climatiseur, le Tuyau de remplissage de fluor (également connu sous le nom de tuyau de remplissage de fluor réfrigérant) sert de pont reliant le cylindre de réfrigérant, le jeu de manomètres du collecteur et le système de climatisation. Les tuyaux de remplissage de fluor de haute qualité sont généralement fabriqués en caoutchouc synthétique avec une doublure intérieure tressée pour résister aux hautes pressions, et leurs joints sont équipés de joints étanches pour garantir que le réfrigérant ne fuit pas pendant le processus de chargement.

Préparation : sélection du câble de charge de réfrigérant correspondant

Avant de commencer le processus de charge, assurez-vous que les spécifications de votre câble de charge correspondent au type de réfrigérant :

• Réfrigérant R22 : utilise généralement un câble de chargement avec connecteur SAE de 1/4 de pouce.
• Réfrigérant R410A/R32 : En raison de pressions de fonctionnement plus élevées, nécessite généralement un câble de charge haute pression dédié, et le connecteur mesure généralement 5/16 pouces.


Étapes de fonctionnement détaillées : Comment utiliser correctement un câble de chargement de réfrigérant

1. Connexion de la jauge du collecteur

Connectez le tube bleu à l'extrémité basse pression (côté gauche) de la jauge, le tube rouge à l'extrémité haute pression (côté droit, généralement utilisé uniquement pour les tests de pression) et le tube jaune au cylindre de réfrigérant.

2. Évacuer la ligne

C’est une étape souvent négligée par les débutants. Après avoir connecté le câble de charge à la bouteille, ouvrez légèrement le robinet de la bouteille pour permettre à une petite quantité de réfrigérant de s'échapper du connecteur près de la jauge. Utilisez la pression du réfrigérant pour expulser l’air du câble de charge. L'air pénétrant dans le système peut entraîner une mauvaise dissipation de la chaleur et même endommager le compresseur.

3. Connectez l'unité extérieure du climatiseur

Serrez l'extrémité du réfrigérant bleu Tuyau de remplissage de fluor au port de service sur le tuyau le plus épais (tuyau basse pression) de l’unité extérieure du climatiseur. À ce moment, le manomètre affichera la pression de fonctionnement actuelle du système.

4. Commencez à charger

Démarrez le climatiseur et passez en mode refroidissement. Ouvrez lentement la vanne du manomètre pour permettre au réfrigérant de pénétrer dans le système par le Tuyau de remplissage de fluor . Observez attentivement l'ampèremètre et le manomètre et ne surchargez pas immédiatement.

Maintenance et entretien : prolonger la durée de vie du tuyau de remplissage de fluor

Pour assurer l'exactitude et la sécurité de chaque charge, l'entretien quotidien du Tuyau de remplissage de fluor est essentiel :

• Vérifier le joint d'étanchéité : Le joint en caoutchouc à l'intérieur du connecteur du tuyau de remplissage de Fluor est une pièce vulnérable. En cas de durcissement ou de fissures, remplacez-le immédiatement pour éviter les fuites de réfrigérant.


• Évitez les pliages excessifs : lors du stockage du tuyau de remplissage de fluor, il doit être naturellement courbé pour éviter un pliage à angle vif qui pourrait provoquer la rupture de la couche interne.


• Nettoyer le connecteur : Empêcher la poussière de pénétrer à l'intérieur du tuyau de remplissage de Fluor ; sinon, des impuretés pénétreront dans le compresseur avec le réfrigérant, provoquant un blocage du système.



Maîtriser le bon usage du Tuyau de remplissage de fluor est une compétence fondamentale pour tout passionné de réparation d’appareils électroménagers et technicien professionnel. En suivant des procédures d'exploitation standardisées, non seulement l'efficacité du refroidissement des climatiseurs peut être améliorée, mais la durée de vie de l'équipement peut également être efficacement prolongée.
