Comment vérifier si le connecteur rapide pour la climatisation de la voiture fonctionne correctement ?

Pour vérifier si un connecteur rapide pour climatisation de voiture fonctionne correctement, inspectez-le pour détecter tout dommage physique, confirmez que le clip de verrouillage est bien en place, vérifiez qu'il n'y a pas de fuite de réfrigérant et testez que le connecteur s'enclenche et se libère correctement. . Les connecteurs rapides sur les systèmes de climatisation automobile relient les conduites de réfrigérant haut et bas au compresseur, au condenseur et à l'évaporateur sans nécessiter de raccords filetés. Un connecteur défectueux peut provoquer une perte de réfrigérant, une panne du système de climatisation ou, dans les cas graves, une libération dangereuse de réfrigérant à haute pression. La plupart des contrôles peuvent être effectués avec des outils de base, un détecteur de fuite de réfrigérant et un jeu de jauges de collecteur, et doivent être effectués chaque fois que le système de climatisation présente des performances de refroidissement réduites, des bruits inhabituels ou des signes visibles de contamination par l'huile à proximité des raccords.

Comment fonctionnent les connecteurs rapides CA et où ils échouent

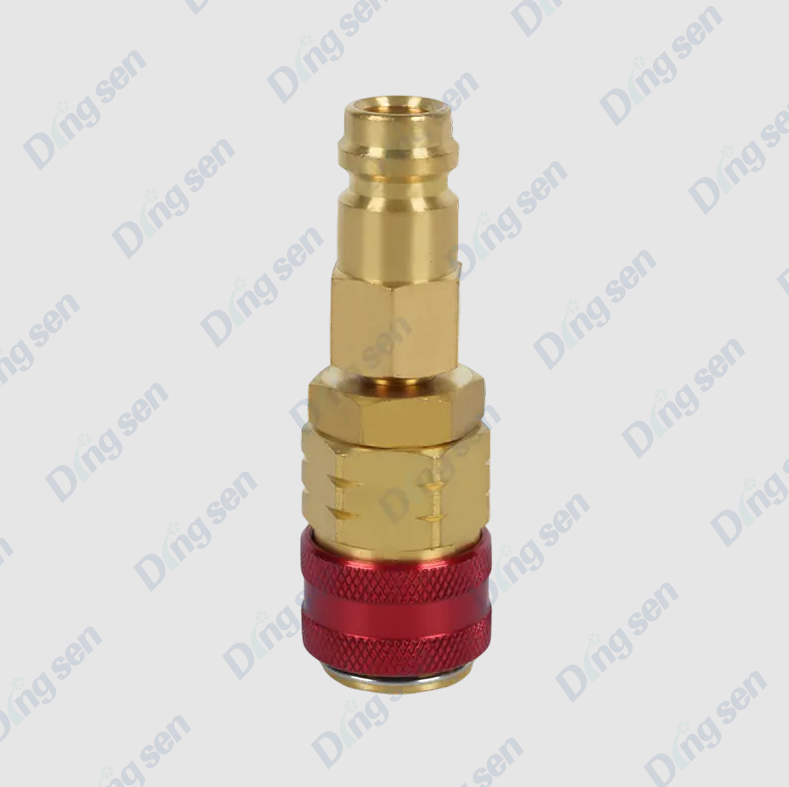

Les connecteurs rapides CA automobiles utilisent une vanne interne à ressort et un anneau ou un clip de verrouillage externe pour créer une connexion étanche et résistante à la pression entre les conduites de réfrigérant. Lorsque le raccord mâle est poussé dans le corps femelle, il enfonce une vanne interne de type Schrader, permettant au réfrigérant de s'écouler. Le clip de verrouillage s'enclenche dans une rainure pour empêcher toute déconnexion accidentelle sous pression - généralement 15 à 30 bars du côté haut et 2 à 5 bars du côté bas d'un système standard R-134a ou R-1234yf.

Les points de défaillance les plus courants sont :

• Dégradation du joint torique — le joint torique interne durcit, se fissure ou gonfle avec le temps, permettant au réfrigérant de s'infiltrer au-delà du joint.
• Dommages ou perte du clip de verrouillage — un clip manquant, plié ou fissuré permet au connecteur de se désengager partiellement sous la pression du système.
• Fissuration ou déformation du corps — un impact physique, un serrage excessif lors de l'installation ou un cycle thermique à long terme peuvent fissurer le corps du connecteur.
• Défaillance de la vanne interne — une vanne interne coincée ou corrodée peut ne pas s'ouvrir complètement, limitant le débit de réfrigérant et réduisant les performances du courant alternatif même lorsque le connecteur semble extérieurement intact.
• Contamination — la saleté, les débris ou l'humidité pénétrant par un raccord déconnecté peuvent endommager le siège de vanne et les surfaces d'étanchéité du joint torique.


Précautions de sécurité avant d'inspecter les connecteurs rapides CA

Les systèmes réfrigérants AC fonctionnent sous une pression importante et contiennent des produits chimiques qui peuvent provoquer des engelures, des blessures aux yeux ou une asphyxie s'ils sont libérés soudainement. Avant de commencer toute inspection ou test pratique, respectez les précautions suivantes :

• Portez des lunettes de sécurité et des gants isolants à tout moment lorsque vous travaillez à proximité de conduites de réfrigérant sous pression.
• Ne débranchez jamais un connecteur rapide lorsque le système est sous pression . Récupérez toujours le réfrigérant à l’aide d’un équipement de récupération certifié avant de retirer un connecteur.
• Travailler dans un endroit bien aéré . Les vapeurs de réfrigérant sont plus lourdes que l'air et déplacent l'oxygène au niveau du sol.
• Laissez le moteur et le système de climatisation fonctionner laisser refroidir pendant au moins 15 à 20 minutes après fonctionnement avant de manipuler les connecteurs à proximité du compresseur ou du condenseur, où les températures peuvent dépasser 80°C.
• Notez que Le R-1234yf est légèrement inflammable (classification A2L) . Éloignez les sources d'inflammation de la zone de travail lors de l'inspection des systèmes chargés avec ce réfrigérant.

Inspection visuelle et physique étape par étape

Commencez par une inspection visuelle et manuelle approfondie avant d’utiliser des instruments de diagnostic. Cette étape identifie la majorité des défauts évidents des connecteurs et prend moins de cinq minutes par connecteur.

Vérifiez les taches d'huile autour du connecteur

Les systèmes réfrigérants utilisent de l'huile PAG ou POE pour lubrifier le compresseur. Lorsque le réfrigérant fuit au-delà d'un joint de connecteur, il entraîne avec lui l'huile du compresseur, laissant un résidu sombre et gras ou film huileux autour du corps du connecteur et sur les surfaces de tuyaux ou de tuyaux à proximité. Même une petite tache d’huile de la taille d’une pièce de monnaie est un indicateur fiable d’un défaut d’étanchéité. Vérifiez à la fois le corps du connecteur et un rayon de 10 à 15 cm de la zone environnante du tuyau et du support.

Inspectez le clip de verrouillage

• Confirmez le le clip de verrouillage (anneau de retenue) est présent et entièrement inséré dans sa rainure autour du corps du connecteur. Un clip correctement installé doit affleurer ou légèrement dépasser de la surface du connecteur – pas incliné, partiellement inséré ou manquant.
• Rechercher fissures, déformation ou décoloration dans le clip. Les clips en plastique qui ont été exposés à une chaleur prolongée (courante à proximité du compresseur) deviennent cassants et peuvent se briser même s'ils semblent visuellement intacts.
• Essayez doucement de séparer le connecteur axialement à la main sans relâcher le clip. Un connecteur correctement verrouillé devrait afficher mouvement axial nul . Toute ouverture perceptible sous la force de traction manuelle indique que le clip ne s’engage pas correctement dans la rainure de verrouillage.

Inspecter le corps du connecteur

• Examinez toute la surface externe pour fissures, éclats ou marques de contrainte blanchâtres dans le corps en plastique. Portez une attention particulière à la zone située immédiatement derrière la rainure de verrouillage, qui subit la contrainte de traction la plus élevée lors de la mise sous pression.
• Vérifiez les connecteurs métalliques pour corrosion, piqûres ou dommages au filetage sur les faces des sièges.
• Vérifiez que le connecteur est entièrement assis — le raccord mâle doit être inséré jusqu'au point où le clip de verrouillage s'enclenche, sans espace visible entre les faces du corps mâle et femelle. Un connecteur incomplètement inséré est une cause très fréquente de perte lente de réfrigérant.

Méthodes de détection des fuites de réfrigérant

L'inspection visuelle à elle seule ne peut pas confirmer qu'un connecteur est étanche sous la pression de fonctionnement. Utilisez une ou plusieurs des méthodes de détection suivantes pour confirmer l’intégrité du joint.

Détecteur de fuite électronique

Un détecteur électronique de fuites de réfrigérant est la méthode la plus rapide et la plus sensible pour localiser les fuites de connecteurs. Les détecteurs à diode chauffée peuvent détecter des concentrations de réfrigérant aussi faibles que 5 ppm (parties par million) , bien en dessous du seuil détectable par toute autre méthode non en laboratoire. Avec le système AC en marche et entièrement pressurisé :

• Déplacez lentement la sonde du détecteur sur toute la circonférence du connecteur à une distance de 5 à 10 mm de la surface.
• Vérifiez sous le connecteur : les vapeurs de réfrigérant sont plus denses que l'air et s'accumuleront au point le plus bas près de la source de fuite.
• Une alarme sonore ou une LED clignotante indique la présence de réfrigérant. Confirmez le alarm triggers at the connector body itself , et non d'un raccord ou d'une jonction de tuyau à proximité, avant de conclure que le connecteur est la source.

Inspection des colorants fluorescents UV

De nombreux systèmes de climatisation automobiles sont préchargés avec un colorant fluorescent UV, ou le colorant peut être injecté à l'aide d'un kit d'injection de colorant. Sous une lampe UV (lumière noire), le colorant qui fuit émet une fluorescence jaune-vert vif, marquant avec précision l'emplacement de la fuite sur la surface du connecteur. Cette méthode est particulièrement utile pour confirmer quel point spécifique d'un connecteur fuit — le siège du joint torique, la couture du corps ou la zone du clip de verrouillage.

Observation de la pression de la jauge du collecteur

Connectez un ensemble de jauges de collecteur aux ports de service et enregistrez les pressions du système avec le moteur arrêté et le système à température ambiante. Comme référence générale pour un système R-134a fonctionnant correctement à Température ambiante 21°C , la pression statique doit être d'environ 5 à 6 bars sur les côtés haut et bas . Si la pression observée est nettement inférieure à cette valeur et que le système n'a pas été entretenu récemment, une perte de réfrigérant via un connecteur qui fuit ou ailleurs dans le système est indiquée. Surveillez la jauge pour 5 à 10 minutes — une lecture de pression en baisse confirme une fuite active.

Test de l'engagement et de la fonction de libération du connecteur

Un connecteur qui est physiquement intact mais qui ne s'engage pas ou ne se libère pas correctement ne parviendra pas à maintenir la pression ou créera des difficultés pendant l'entretien. Testez la fonction d’engagement et de relâchement uniquement après que le système a été dépressurisé en toute sécurité et que le réfrigérant a été récupéré.

1. Engagement des tests — poussez le raccord mâle dans le corps femelle jusqu'à ce que vous sentiez ou entendiez un clic distinct provenant du clip de verrouillage. Le clic doit être positif et clair. Un engagement doux et indistinct indique que le clip ne s'insère pas dans sa rainure, ce qui signifie que le connecteur ne maintiendra pas la pression du système de manière fiable.
2. Confirmer la place complète — après l'engagement, vérifiez visuellement que le raccord mâle affleure ou est légèrement encastré dans la face du corps femelle. Tout espace visible entre les deux faces de contact indique une insertion incomplète.
3. Tester la rétention axiale — appliquer une force de traction manuelle ferme dans le sens axial des deux côtés du raccord connecté. Aucune séparation ou mouvement ne doit se produire pendant que le clip est engagé. Le mouvement indique une géométrie de verrouillage usée.
4. Version test — utilisez l'outil de déverrouillage ou appuyez sur les languettes de déverrouillage comme prévu pour le type de connecteur spécifique. Le connecteur doit se désengager doucement et complètement avec une force manuelle modérée. Une force excessive nécessaire pour libérer peut indiquer un joint torique gonflé, une contamination ou un alésage du corps déformé.
5. Inspecter le joint torique après le démontage — une fois séparé, examinez le joint torique du raccord mâle pour déceler un durcissement, des fissures, des méplats ou des dommages causés par l'extrusion. Un joint torique sain doit être souple, uniformément rond et exempt de défauts de surface . Remplacez tout joint torique qui échoue à cette inspection avant le remontage.

Résumé du diagnostic : symptômes, causes probables et actions

Quand remplacer plutôt que réparer un connecteur rapide CA

Certains défauts de connecteur peuvent être résolus en remplaçant le joint torique et en réinstallant le raccord. D'autres nécessitent le remplacement complet du connecteur. Remplacez l'ensemble du connecteur (et pas seulement le joint torique) dans les conditions suivantes :

• Toute fissure dans le corps du connecteur — les corps en plastique ou en métal fissurés ne peuvent pas maintenir en toute sécurité la pression du réfrigérant et doivent être remplacés immédiatement.
• Rainure de verrouillage usée ou déformée — si le clip ne s'enclenche plus positivement ou si le raccord mâle se déplace axialement lorsqu'il est verrouillé, la géométrie du corps dépasse les limites de service.
• Fuite continue après le remplacement du joint torique — si un nouveau joint torique de taille correcte fuit encore, la face d'étanchéité à l'intérieur de l'alésage du connecteur est endommagée ou corrodée et ne assurera l'étanchéité contre aucun joint torique.
• Âge du connecteur au-delà de 10 ans ou 150 000 km — les corps de connecteur en plastique et les ressorts de soupape internes se dégradent avec le temps, quel que soit leur état visible. Dans les véhicules à kilométrage élevé, le remplacement proactif lors d’un entretien majeur du climatiseur (remplacement du compresseur ou de l’évaporateur) constitue une maintenance préventive rentable.

Installez toujours de nouveaux joints toriques lubrifiés avec de l'huile PAG ou POE propre et compatible avec le système lors du remontage d'un connecteur rapide CA. Ne réutilisez jamais un joint torique qui a été sous la pression du système , même s'il semble en bon état - la compression due à l'emplacement précédent signifie qu'il ne se scellera pas de manière aussi fiable qu'un nouvel anneau.
