Qu'est-ce qu'une vanne trois voies de climatisation ?

Un vanne à trois voies de climatisation , également connue sous le nom de vanne d'inversion à trois voies ou vanne de distribution à trois voies, est un élément de commande clé d'un système de climatisation. Il est utilisé pour modifier le sens d'écoulement du réfrigérant ou de l'eau réfrigérée/chaude dans la tuyauterie, réalisant ainsi les fonctions de refroidissement, de chauffage ou de distribution d'eau réfrigérée/chaude du système.

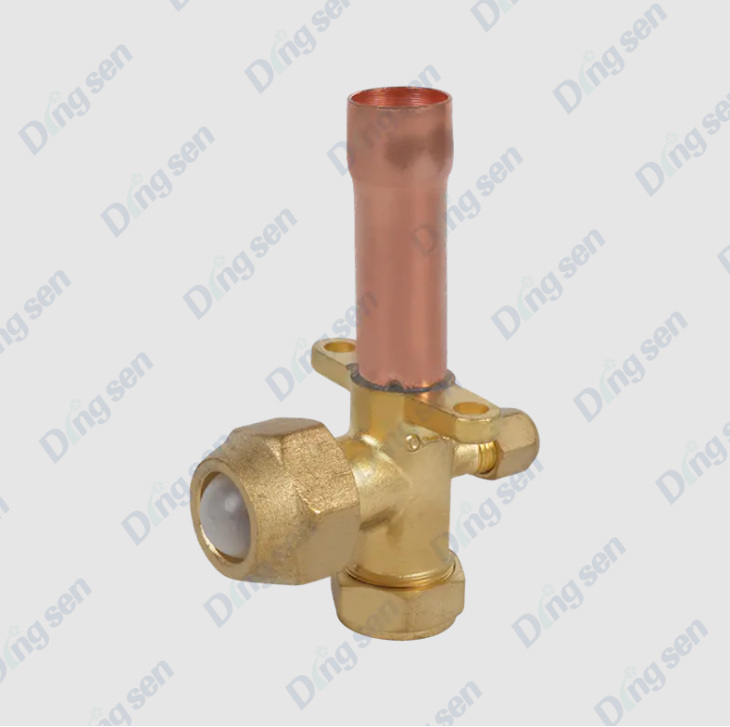

Une vanne à trois voies se compose généralement d'un corps de vanne, d'un noyau de vanne et d'un actionneur. Basé sur le chemin du fluide, il peut être divisé en type direct et type à distribution proportionnelle. Dans les systèmes de climatisation centrale, de ventilo-convecteurs et de chauffage par le sol modernes, les vannes à trois voies sont souvent utilisées en conjonction avec des actionneurs électriques ou des thermostats pour obtenir un contrôle automatique et une gestion des économies d'énergie.

Quel est le principe de fonctionnement d'un vanne à trois voies de climatisation ?

Un vanne à trois voies de climatisation , également connue sous le nom de vanne de distribution à trois voies ou vanne d'inversion à trois voies, est principalement utilisée pour réguler le sens d'écoulement du réfrigérant ou de l'eau réfrigérée/chaude dans un système de climatisation, réalisant la commutation entre les fonctions de refroidissement et de chauffage ou la distribution d'eau réfrigérée/chaude. Son principe de fonctionnement repose principalement sur le mouvement du noyau de valve à l'intérieur du corps de valve pour modifier le trajet du fluide.

1. Composition structurelle

Une vanne à trois voies se compose principalement des éléments suivants :

• Corps de vanne : généralement en cuivre, en laiton ou en acier inoxydable, avec trois ports de connexion : une entrée (généralement l'entrée du système) et deux sorties (menant respectivement à différents circuits ou équipements).


• Noyau de valve : partie mobile à l'intérieur du corps de valve, qui peut tourner ou glisser, utilisée pour changer le sens d'écoulement du fluide.


• Actionneur : comprend un levier de commande manuel ou un actionneur électrique/pneumatique, utilisé pour entraîner le mouvement du noyau de la vanne afin d'obtenir une commutation de sens d'écoulement.


• Joints : tels que des anneaux en caoutchouc ou des joints en polytétrafluoroéthylène (PTFE), garantissant que la vanne ne fuit pas pendant le fonctionnement.



2. Modes de fonctionnement

Les vannes à trois voies peuvent être divisées en types manuels et électriques en fonction de leur méthode de contrôle, avec de légères différences dans les principes de fonctionnement :

(1) Vanne à trois voies manuelle

En tournant la poignée, la position du noyau de la vanne est modifiée, permettant au fluide dans le tuyau d'entrée de s'écouler vers l'une des deux sorties ou d'être distribué proportionnellement.

Le noyau de valve a généralement deux structures de base :

• Noyau de valve de type L : commute le fluide vers une seule sortie, obtenant ainsi une fonction « marche/arrêt » ou de commutation.


• Noyau de valve de type T : permet un débit simultané à travers les deux sorties, distribuant le débit selon un certain rapport.



(2) Vanne électrique à trois voies

Le noyau de la vanne est entraîné par un actionneur électrique et peut recevoir des signaux de contrôle de température ou des commandes de contrôleur pour réaliser un réglage automatique.

L'actionneur fait tourner le noyau de la vanne, modifiant ainsi le sens d'écoulement du fluide ou le rapport de distribution.

Il peut être lié à un système de contrôle de la température pour réaliser une régulation de la charge ou un contrôle des économies d'énergie.

3. Principe de distribution des fluides

Commutation directe (noyau de valve de type L) : lorsque le noyau de valve tourne à un certain angle, le fluide ne peut s'écouler que de l'entrée à la sortie désignée, et l'autre sortie est fermée.

Distribution proportionnelle (noyau de vanne de type T) : L'angle de rotation du noyau de vanne contrôle la taille d'ouverture des deux sorties, obtenant ainsi une distribution proportionnelle de l'eau chaude et froide pour assurer un fonctionnement stable du système.

La position du noyau de la vanne est généralement déterminée par un thermostat, un contrôleur ou un réglage manuel, permettant une régulation précise du débit pour obtenir un contrôle confortable de la température et des économies d'énergie.

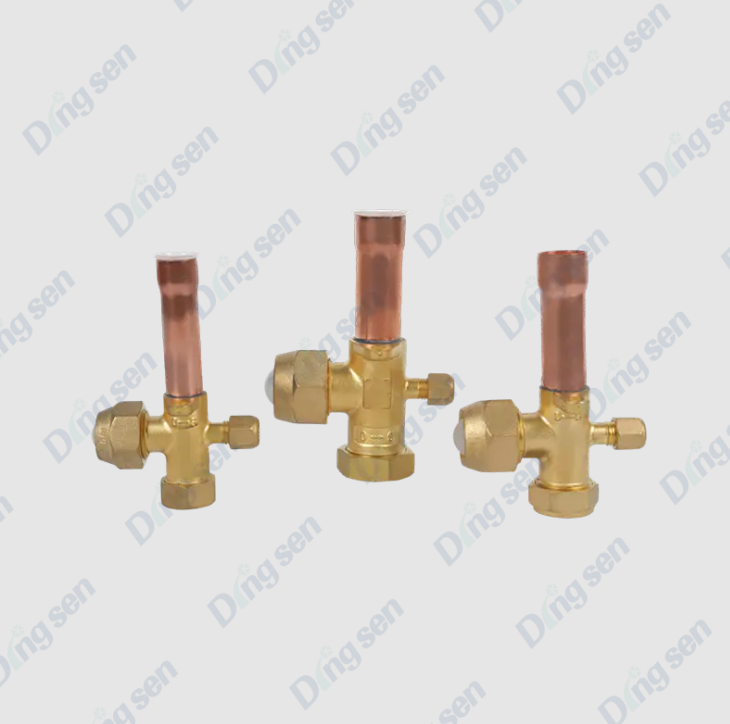

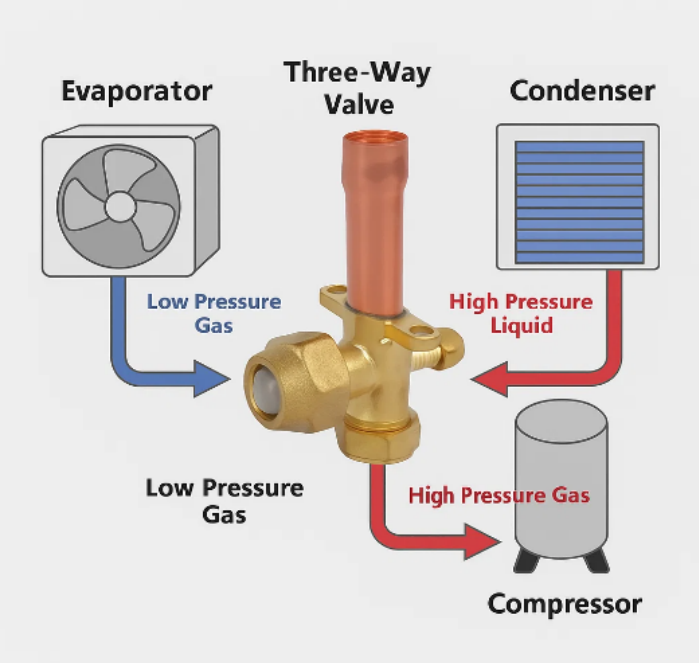

4. Schéma de fonctionnement

Lorsque le système a besoin de chauffage, le noyau de la vanne tourne pour ouvrir la sortie A et fermer la sortie B, permettant à l'eau chaude ou au réfrigérant chaud de s'écouler vers l'équipement de chauffage.

Lorsque le système a besoin d'être refroidi, le noyau de la vanne tourne pour ouvrir la sortie B et fermer la sortie A, permettant à l'eau froide ou au réfrigérant froid de s'écouler vers l'équipement de refroidissement.

Dans certaines applications de distribution proportionnelle, le noyau de la vanne peut ouvrir partiellement les sorties A et B pour réaliser un mélange d'eau chaude et froide ou une distribution de débit.

5. Caractéristiques et avantages

Contrôle flexible : la direction du flux peut être ajustée manuellement ou automatiquement pour s'adapter aux différentes exigences de charge.

Efficacité énergétique : un contrôle précis du débit grâce à une distribution proportionnelle réduit le gaspillage d’énergie.

Installation facile : structure compacte, peut être directement connectée à la tuyauterie du système de climatisation.

Protection du système : empêche le reflux et l’impact du système, garantissant ainsi un fonctionnement stable de l’équipement.

Quels sont les types de systèmes de climatisation vanne à trois voies de climatisations généralement utilisé dans ?

Les vannes à trois voies de climatisation sont largement utilisées dans les systèmes de climatisation modernes, principalement pour contrôler le sens d'écoulement du réfrigérant ou de l'eau réfrigérée/chaude, réalisant la commutation de refroidissement/chauffage, la distribution du débit et la régulation de la charge du système. Leurs caractéristiques d'application varient légèrement selon le type de système.

1. Systèmes de climatisation centraux

Scénarios d'application : Systèmes d'eau ou de climatisation dans les grands bâtiments commerciaux, immeubles de bureaux, hôtels, centres commerciaux, etc.

Fonctions :

• Régule le débit d'eau glacée/chaude vers différents appareils terminaux (tels que les ventilo-convecteurs ou les unités de traitement d'air).


• Commute le débit d’eau ou de réfrigérant pendant la commutation du mode refroidissement/chauffage.


• Fonctionne en conjonction avec des thermostats ou des systèmes de gestion de bâtiment (BMS) pour obtenir un contrôle automatique et un fonctionnement économe en énergie.



Avantages : Il peut contrôler de manière centralisée plusieurs terminaux, garantissant ainsi la stabilité et le confort du système.

2. Système terminal du ventilo-convecteur (FCU)

Scénarios d'application : bureaux, salles de conférence, services hospitaliers, chambres d'hôtel, etc.

Fonction :

• Contrôle le débit d’eau froide ou chaude dans le ventilo-convecteur pour réguler la température intérieure.
• Doté d'un actionneur électrique, il peut distribuer automatiquement le débit d'eau en fonction des signaux de contrôle de la température ambiante.



Avantages : Permet un réglage indépendant de la température pour chaque pièce ou zone, améliorant ainsi le confort et l'efficacité énergétique.

3. Système de chauffage par le sol (chauffage par rayonnement au sol)

Scénarios d'application : Bâtiments résidentiels, villas, bâtiments publics et autres lieux utilisant un chauffage par le sol à base d'eau.

Fonction :

• Distribue de l'eau chaude aux tuyaux de chauffage par le sol dans différentes zones pour obtenir un chauffage zoné.
• Associé à un thermostat, il permet une régulation automatique de la température intérieure.



Avantages : Permet un contrôle confortable de la température ambiante grâce à une distribution précise du débit d'eau chaude tout en économisant de l'énergie.

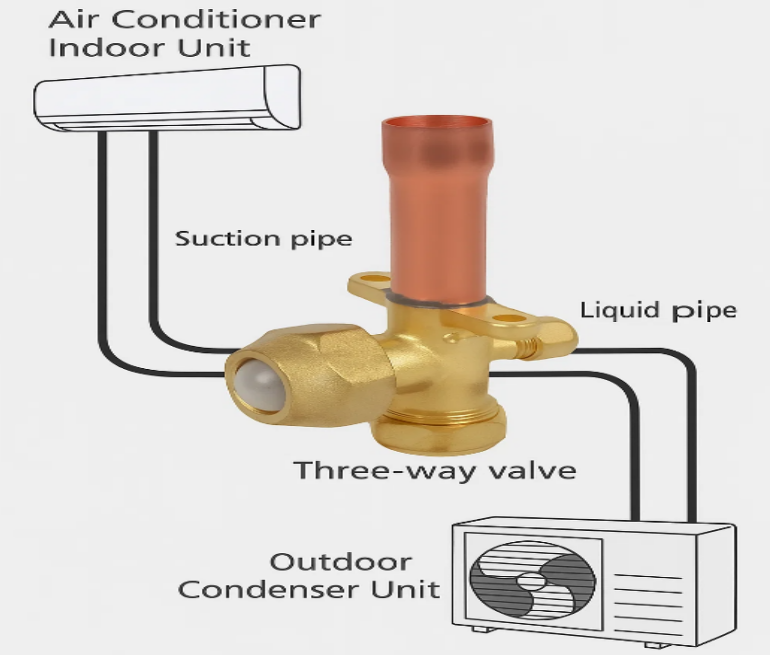

4. Système de climatisation multi-split (VRF/VRV)

Scénarios d'application : complexes commerciaux de moyenne à grande taille, immeubles de bureaux et autres lieux nécessitant des systèmes de climatisation multi-split.

Fonction :

• Contrôle le débit de réfrigérant vers l'unité intérieure ou l'unité de récupération de chaleur lors du basculement entre les modes de refroidissement et de chauffage.
• Fonctionne avec le contrôleur du système pour obtenir un contrôle indépendant de la température et une gestion des économies d'énergie dans plusieurs zones.



Avantages : Assure un fonctionnement efficace des systèmes multi-split et améliore le confort intérieur.

5. Système de pompe à chaleur

Scénarios d'application : Systèmes de pompe à chaleur à air/sol géothermique résidentiels ou commerciaux.

Fonction :

• Réalise la commutation entre les modes de chauffage et de refroidissement, en changeant le sens d'écoulement du réfrigérant ou de l'eau.
• Fonctionne avec des systèmes de contrôle automatique pour améliorer l’efficacité énergétique.



Avantages : Permet une circulation de refroidissement et de chauffage et un contrôle des économies d'énergie grâce à la commutation de la vanne à trois voies.

Quelles sont les différences entre une vanne trois voies électrique et une vanne trois voies manuelle ?

Les vannes à trois voies de climatisation peuvent être divisées en vannes à trois voies manuelles et vannes à trois voies électriques en fonction de leur méthode de contrôle. Ils diffèrent considérablement en termes de fonctionnement, de scénarios d'application et de performances du système.

1. Caractéristiques d'une vanne à trois voies manuelle

Structure simple : se compose généralement d’un corps de vanne et d’une poignée, sans composants électriques.

Fonctionnement flexible : convient aux petits systèmes ou aux scénarios où une commutation fréquente n'est pas nécessaire.

Faible coût et maintenance simple : ne nécessite aucune alimentation électrique ni signal de commande, ce qui entraîne une grande fiabilité.

Limitations : Impossible de réaliser un contrôle à distance ou un réglage automatisé ; la précision du réglage est affectée par l’intervention humaine.

2. Caractéristiques d'une vanne électrique à trois voies

Contrôle automatisé : piloté par un actionneur électrique, il peut recevoir des signaux d'un thermostat ou d'un contrôle du système.

Réglage de haute précision : peut atteindre une distribution de débit proportionnelle de 0 à 100 %, s'adaptant aux changements de charge.

Économie d'énergie et haute efficacité : combiné à un système de contrôle intelligent, il peut ajuster le débit d'eau ou la direction du flux de réfrigérant en fonction des besoins réels, réduisant ainsi la consommation d'énergie.

Installation et maintenance : nécessite une alimentation électrique et une inspection régulière de l'actionneur ; la maintenance est plus complexe que celle des vannes manuelles.

Applications larges : convient aux systèmes de climatisation centrale, aux ventilo-convecteurs, aux systèmes multi-split, aux systèmes de chauffage par le sol et à d'autres scénarios nécessitant un réglage automatique.

Quels paramètres faut-il prendre en compte lors du choix d'une vanne à trois voies ?

1. Diamètre nominal de la vanne : Le diamètre nominal de la vanne est le paramètre le plus fondamental lors de la sélection d'une vanne à trois voies, car il détermine l'adéquation entre la vanne et la tuyauterie. Un diamètre trop petit entraînera une résistance à l'écoulement excessive, affectant la pression du système et l'alimentation en eau ou la capacité de refroidissement des équipements terminaux ; un diamètre trop grand augmentera le coût et l'occupation de l'espace, et peut conduire à une régulation de débit imprécise. Généralement, le diamètre nominal de la vanne approprié doit être sélectionné en fonction du débit de conception du système et du diamètre du tuyau pour garantir le bon fonctionnement du système.

2. Caractéristiques du débit et valeur Cv : La capacité de débit d'une vanne à trois voies est généralement exprimée par sa valeur Cv, qui est le débit par unité de pression. La sélection correcte de la valeur Cv garantit que l'ouverture de la vanne correspond au débit du système, obtenant ainsi un contrôle précis. Pour les vannes de régulation proportionnelles (telles que les vannes de type T), la courbe de débit doit être aussi stable que possible pour assurer une distribution uniforme de l'eau chaude et froide ou du réfrigérant, en évitant les fluctuations de température ou l'instabilité du système.

3. Matériau de la vanne : Le matériau de la vanne affecte directement sa résistance à la corrosion, sa résistance à la pression et sa durée de vie. Les matériaux courants du corps de vanne comprennent le cuivre, le laiton, l'acier inoxydable et les plastiques (tels que le PVC ou le PP). Les vannes en cuivre ou en laiton sont couramment utilisées dans les systèmes d'eau, tandis que les vannes en acier inoxydable conviennent aux systèmes ayant des exigences élevées de résistance à la corrosion ou aux fluides chimiques. Les vannes en plastique conviennent aux systèmes d'eau à basse température ou aux petits systèmes. La sélection des matériaux doit être basée sur une correspondance raisonnable entre le type de support, la température et les exigences du système.

4. Pression nominale : La pression nominale d'une vanne à trois voies fait référence à la pression de service maximale à laquelle la vanne peut résister. Lors de la sélection, assurez-vous que la pression nominale de la vanne est supérieure à la pression de service maximale du système pour éviter les fuites ou les dommages. Dans les systèmes de réfrigération à haute pression ou les systèmes de climatisation industriels, des vannes à haute pression doivent être sélectionnées pour garantir un fonctionnement sûr à long terme.

5. Méthode de contrôle : Les vannes à trois voies peuvent être commandées manuellement ou électriquement. Les vannes manuelles conviennent aux petits systèmes ou aux scénarios où des ajustements fréquents ne sont pas nécessaires ; ils sont simples à utiliser et peu coûteux. Les vannes électriques, pilotées par un actionneur, permettent un contrôle à distance et un réglage automatisé. Ils conviennent à la climatisation centrale, aux ventilo-convecteurs, aux systèmes multi-split et aux systèmes de chauffage par le sol, et peuvent être utilisés avec des thermostats ou des systèmes de gestion de bâtiment pour améliorer le confort du système et l'efficacité énergétique.

Précautions d'installation des vannes à trois voies

1. Confirmez le modèle et les spécifications de la vanne : Avant l'installation, vérifiez soigneusement que le modèle, le diamètre, le type de noyau de vanne, le matériau et la méthode de contrôle de la vanne à trois voies correspondent aux exigences de conception du système. Des modèles ou des diamètres incorrects peuvent entraîner un débit insuffisant, une perte de pression accrue du système ou un échec dans l'obtention du sens d'écoulement requis.

2. Vérifier l'intégrité de la vanne : Avant l'installation, vérifiez la valve pour déceler des rayures, des fissures, des joints endommagés ou un blocage du noyau de valve causé pendant le transport. Remplacez ou réparez rapidement toute anomalie pour éviter les fuites ou les dysfonctionnements pendant le fonctionnement du système.

3. Gardez les pipelines propres : Avant l'installation, nettoyez les tuyaux des scories de soudage, des impuretés, de l'huile, etc., pour empêcher les corps étrangers de pénétrer dans la vanne et de provoquer un blocage du noyau de la vanne ou une mauvaise étanchéité. Pour les systèmes d'eau froide ou chaude, les tuyaux doivent être nettoyés avant l'installation de la vanne.

4. Marquages du sens d'installation et du sens d'écoulement : Les vannes à trois voies ont généralement des marquages clairs du sens d'écoulement (flèches ou marquages de sortie « A/B »). Lors de l'installation, la vanne doit être installée correctement selon le sens d'écoulement conçu. Une orientation d'installation incorrecte peut entraîner un dysfonctionnement des vannes, une mauvaise commutation ou une mauvaise répartition du débit, et même endommager le noyau et les joints de la vanne.

5. Assurer la coaxialité de la vanne avec le pipeline : Lors de l'installation, assurez-vous que l'axe de la vanne est aligné avec la canalisation pour éviter des contraintes inégales sur le corps de la vanne. Un mauvais alignement ou une connexion forcée peut endommager les joints de vanne, provoquer un blocage du noyau de vanne ou des fuites au niveau de l'interface.

6. Étanchéité et serrage de l’interface : Interfaces filetées : utilisez du ruban d'étanchéité ou du produit d'étanchéité pour éviter un serrage excessif et une déformation du corps de la vanne. Interfaces à bride : serrez les boulons uniformément pour éviter la concentration de contraintes et les fuites. Interfaces soudées : faites attention à la température et à l'emplacement du soudage pour empêcher les scories de soudure de pénétrer dans la vanne.

7. Évitez les contraintes ou vibrations directes : Après l'installation, évitez l'application directe de tension ou de vibration sur le corps de la vanne. Utilisez des supports ou des attaches de pipeline pour réduire les contraintes et prolonger la durée de vie des vannes.

8. Connexions électriques pour vannes électriques à trois voies : Pour les vannes électriques à trois voies, les fils doivent être connectés correctement conformément au manuel d'instructions, garantissant un bon signal de commande, une bonne tension d'alimentation et une bonne mise à la terre. Après l'installation, vérifiez le fonctionnement de l'actionneur pour vous assurer qu'il fonctionne correctement, en évitant les erreurs de câblage qui pourraient empêcher le réglage automatique de la vanne.

9. Emplacement d'installation et espace de maintenance : La vanne à trois voies doit être installée dans un emplacement facilitant le fonctionnement, l'inspection et la maintenance. Assurez-vous que la tige de vanne ou l'actionneur peut fonctionner librement et laisser suffisamment d'espace pour un entretien ou un remplacement futur.

10. Mise en service du système après l'installation : Après l'installation, effectuez un test manuel ou électrique sur la vanne pour vérifier ses performances de commutation, de distribution du débit et d'étanchéité. Si des anomalies sont détectées, ajustez ou remplacez la vanne rapidement pour garantir un fonctionnement sûr et stable après le démarrage du système.

Le vanne à trois voies de climatisation est un élément de contrôle clé dans les systèmes de climatisation, principalement utilisé pour réguler le débit de réfrigérant ou d'eau réfrigérée/chaude, permettant la commutation entre le refroidissement et le chauffage et la distribution d'eau réfrigérée/chaude. Il modifie le trajet du fluide grâce au mouvement du noyau de la vanne et peut être actionné manuellement ou automatiquement avec un actionneur électrique. Les vannes à trois voies sont largement utilisées dans la climatisation centrale, les ventilo-convecteurs, le chauffage par le sol, les systèmes multi-split et les systèmes de pompe à chaleur, améliorant le confort du système, l'efficacité énergétique et la stabilité opérationnelle. Une sélection appropriée, une installation correcte et un entretien régulier sont essentiels pour garantir le fonctionnement fiable à long terme de la vanne à trois voies.
